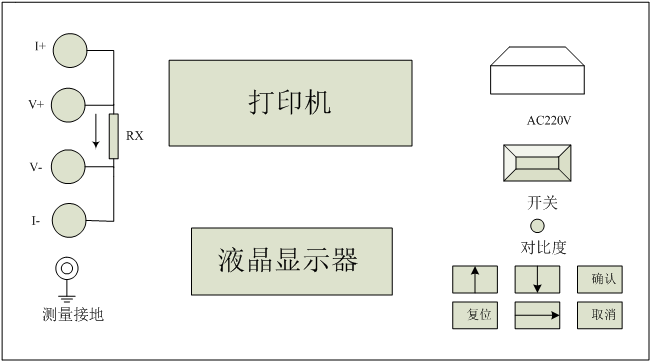

直流電阻測試儀作為高壓電力行業經常需要使用到的一款儀器，主要用來進行高壓電器設備直流電阻的測量，通常都具有測試速度快、精度高、使用方便靈活等特點，一直深受廣大電力工程人員的歡迎，與此同時，直流電阻測試儀在使用的過程之前，都需要熟悉產品的結構原理和使用方法，本文就以儀器面板為主，以YTC316-10直流電阻測試儀為例，來給大家詳細介紹直流電阻測試儀的面板。
1、 交流電源輸入及開關：整機AC220V，50Hz交流電源輸入口，帶有保險倉，保險2A，開關為整機電源的接通與關閉。
2、 RS485：標準485通訊接口。
3、
：接地柱，為整機外殼接地用，屬保護地。
4、 IA、IB、IC、IO端子：YN繞組測量用電流輸出端子。
5、 VA、VB、VC、VO端子：YN繞組測量用電壓輸入端子。
6、 Ia、Ib、Ic端子：D或Y繞組測量用電流輸出端子。
7、 Va、Vb、Vc端子：D或Y繞組測量用電壓輸入端子。
8、 顯示器：大屏幕彩色液晶顯示器，顯示菜單、電流值、電阻值及輔助信息等。
9、 選擇鍵：測試方式的選擇鍵。
10、 復位鍵：整機回到初始狀態，初始化儀器，切斷輸出電流。
11、 打印鍵：打印測量數據、及輸入信息、內存信息等。
12、 測試鍵：選定測量方式后按此鍵，儀器按選定方式啟動進行測試，測定數據顯示后，重新按此鍵將重新測試，重新建立緩沖區數據以達盡快穩定。
13、 F1—F4功能鍵：改變液晶對應指示選項,用以選擇、修改選定項。
14、 打印機：打印電流、電阻值以及輔助信息結果。
15、 U盤接口：連接U盤用以導出內存數據。
不同的商家生產的直流電阻測試儀面板布局會稍微有所不同，但是基本的功能模塊都是相似的，一通百通，電力工程人員在使用之前，需要先熟悉直流電阻測試儀面板布局和功能，以及接線方法和使用方式，只有這樣才能達到儀器應該有的測試精度和效果。
湖北儀天成電力設備有限公司
2018年7月2日
