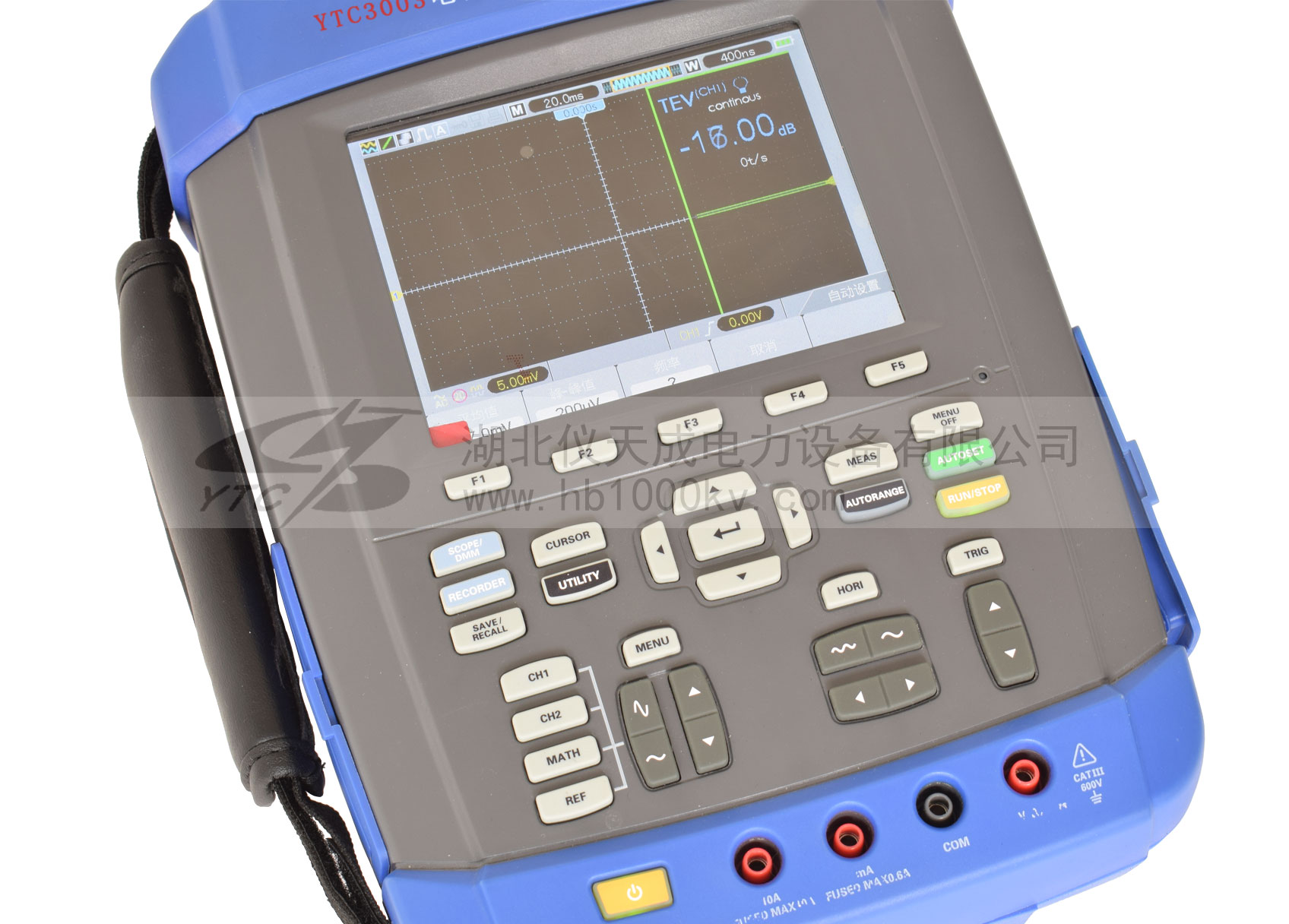

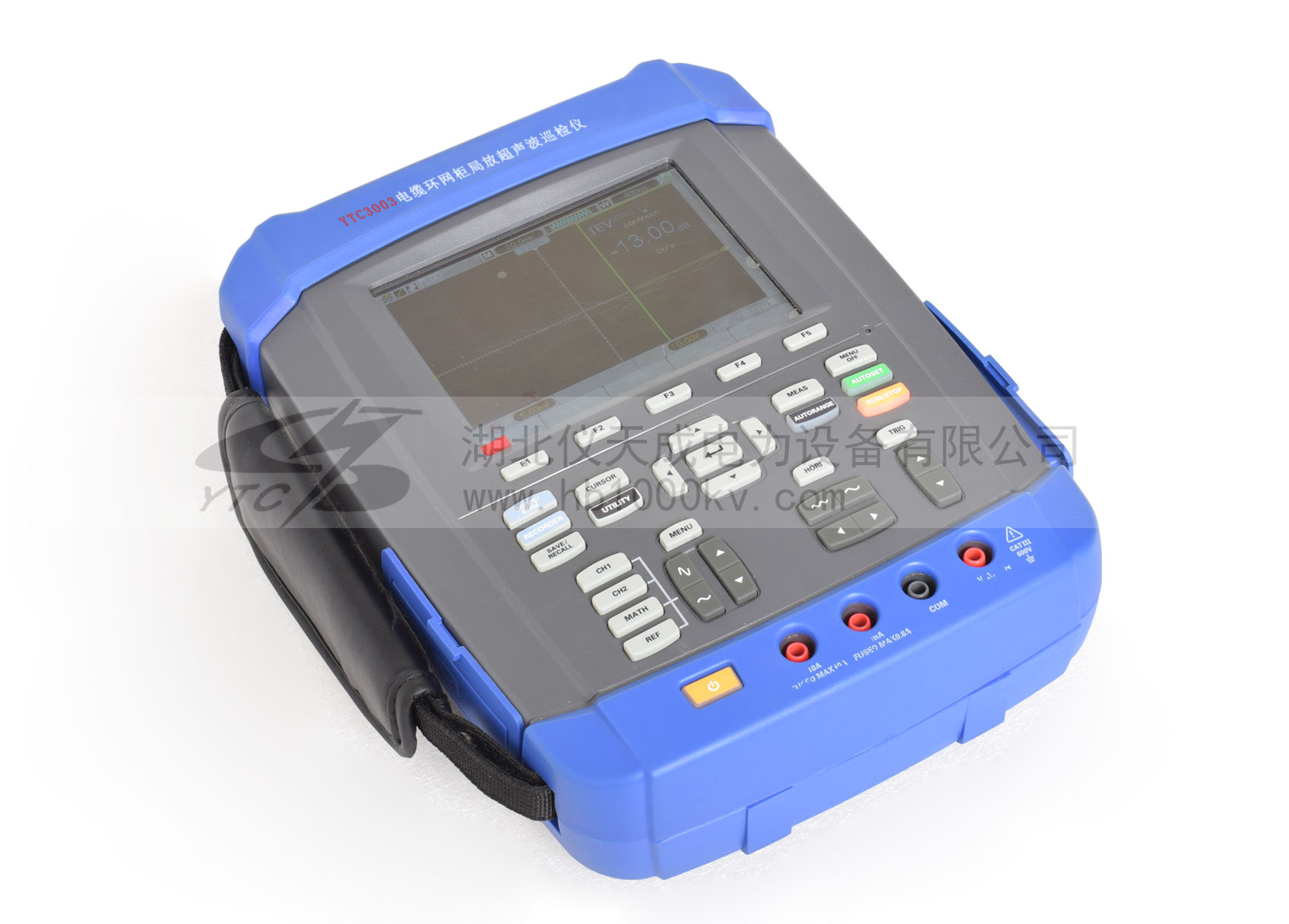

YTC3003手持式局放測試儀

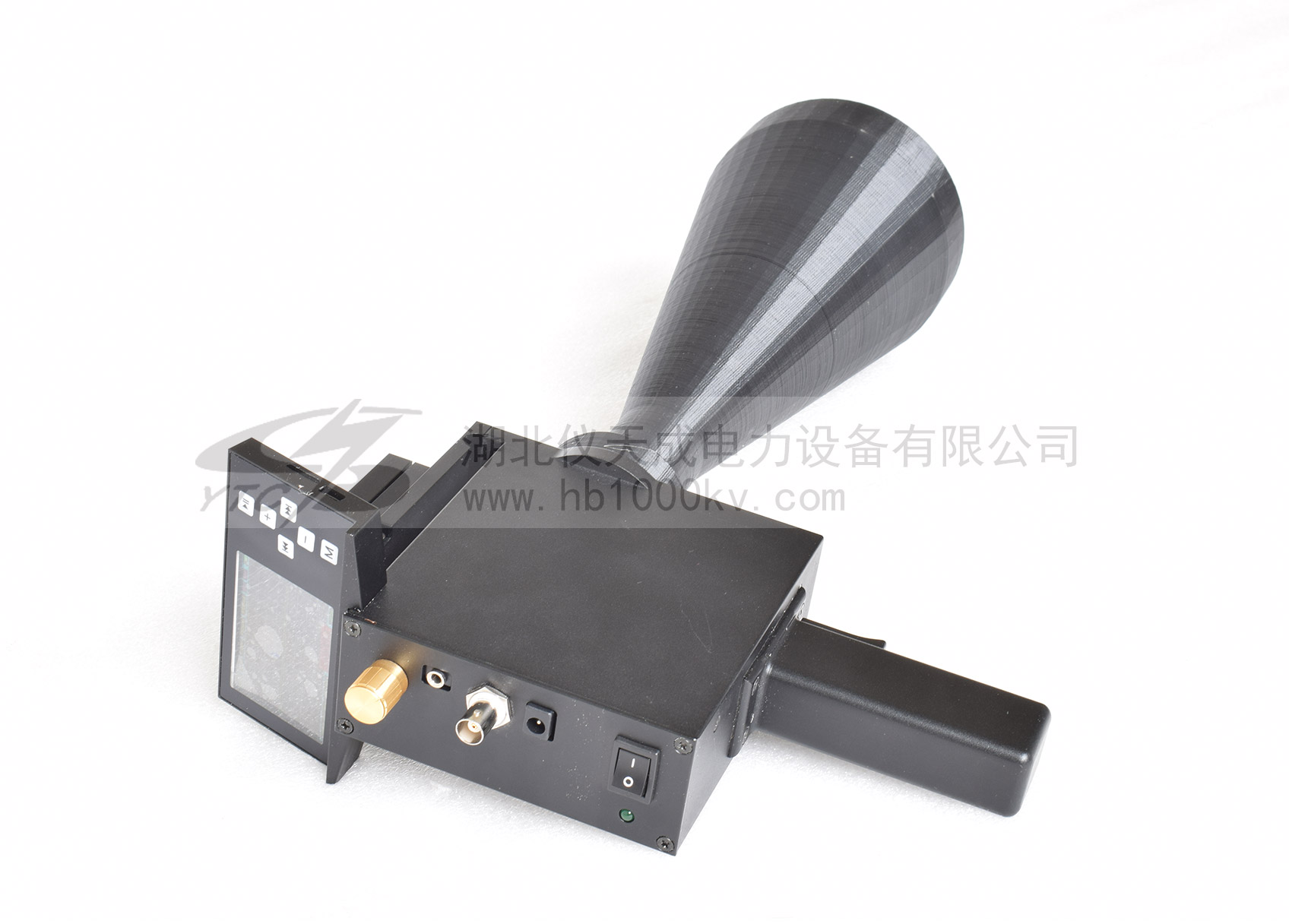

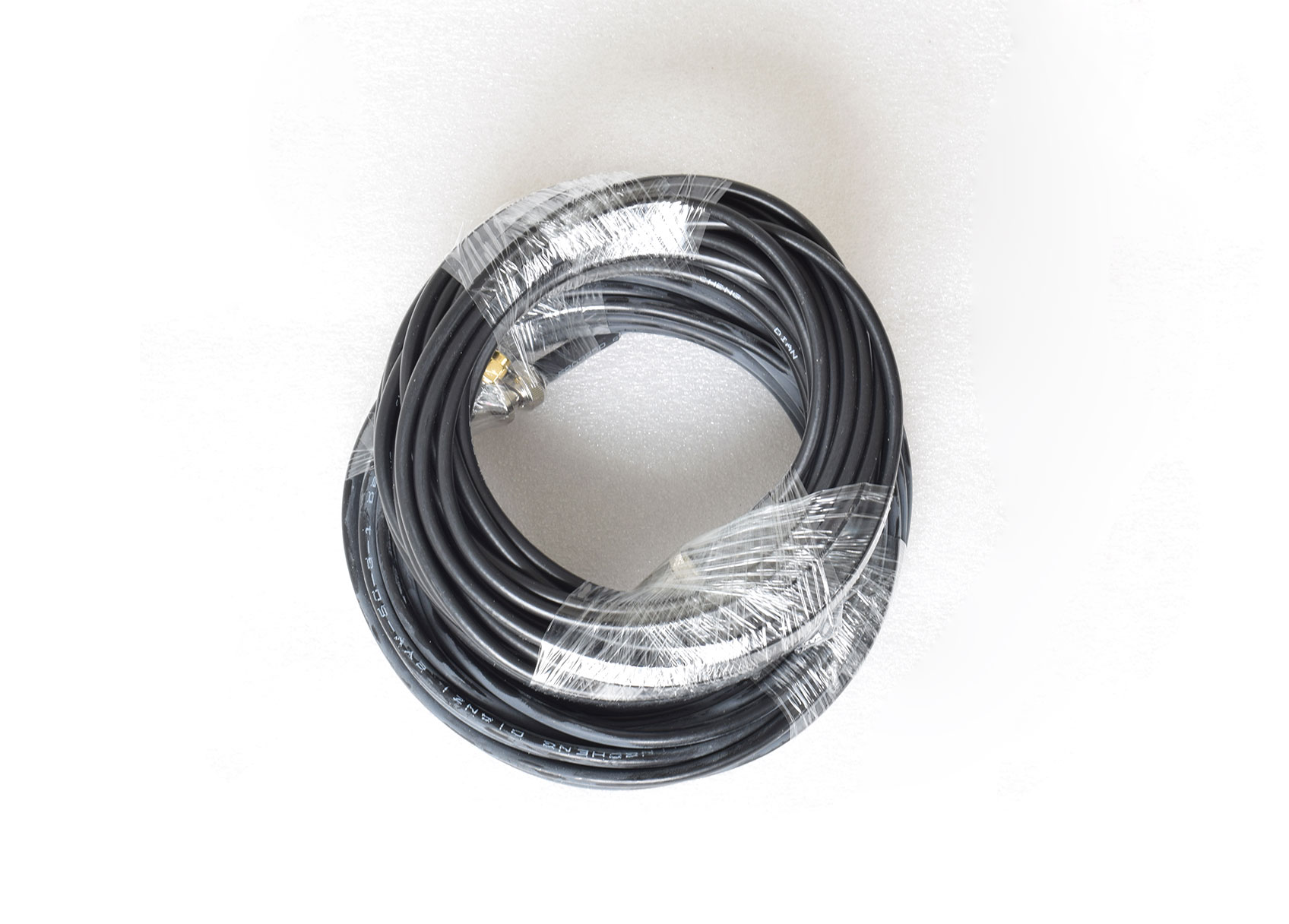

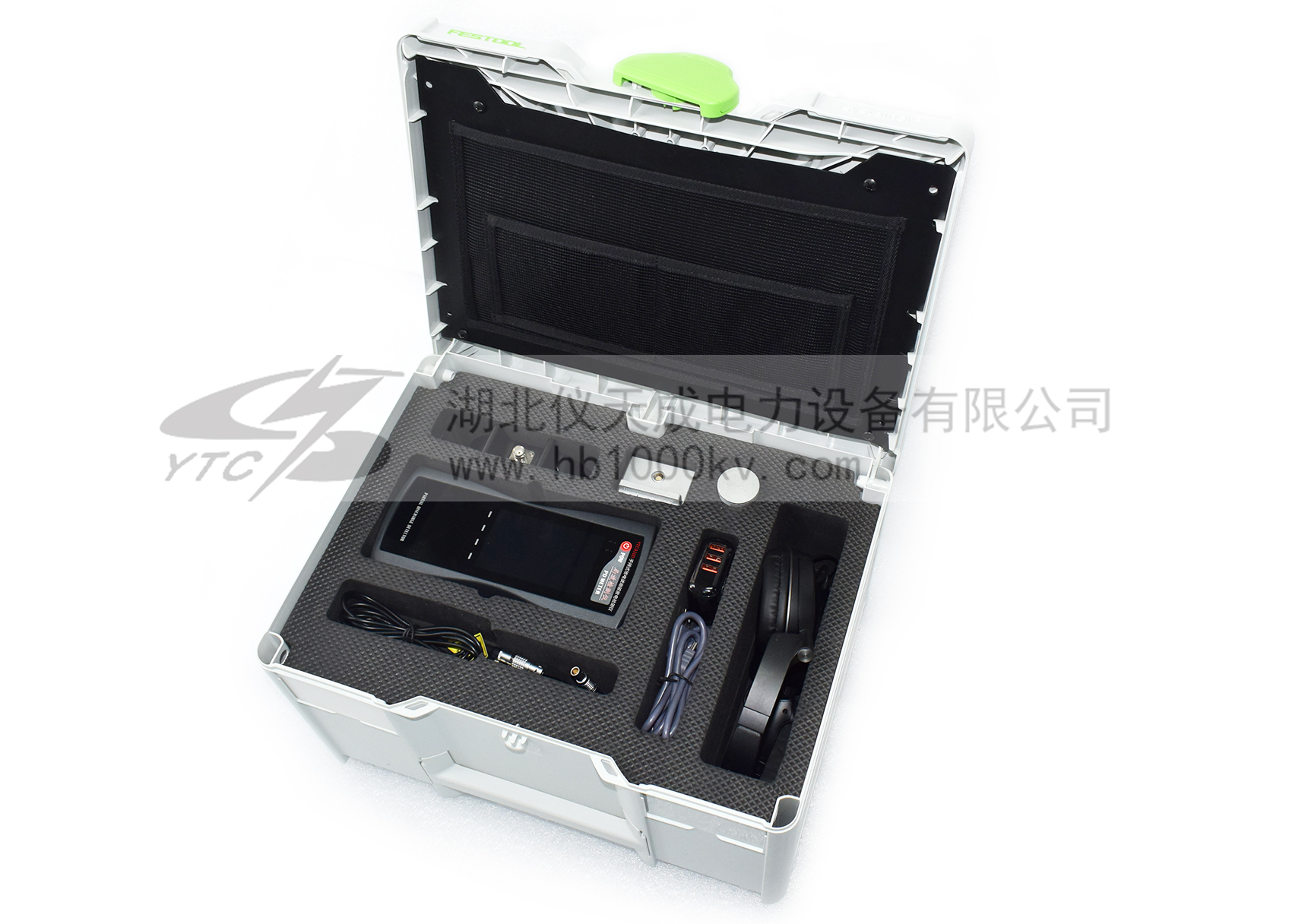

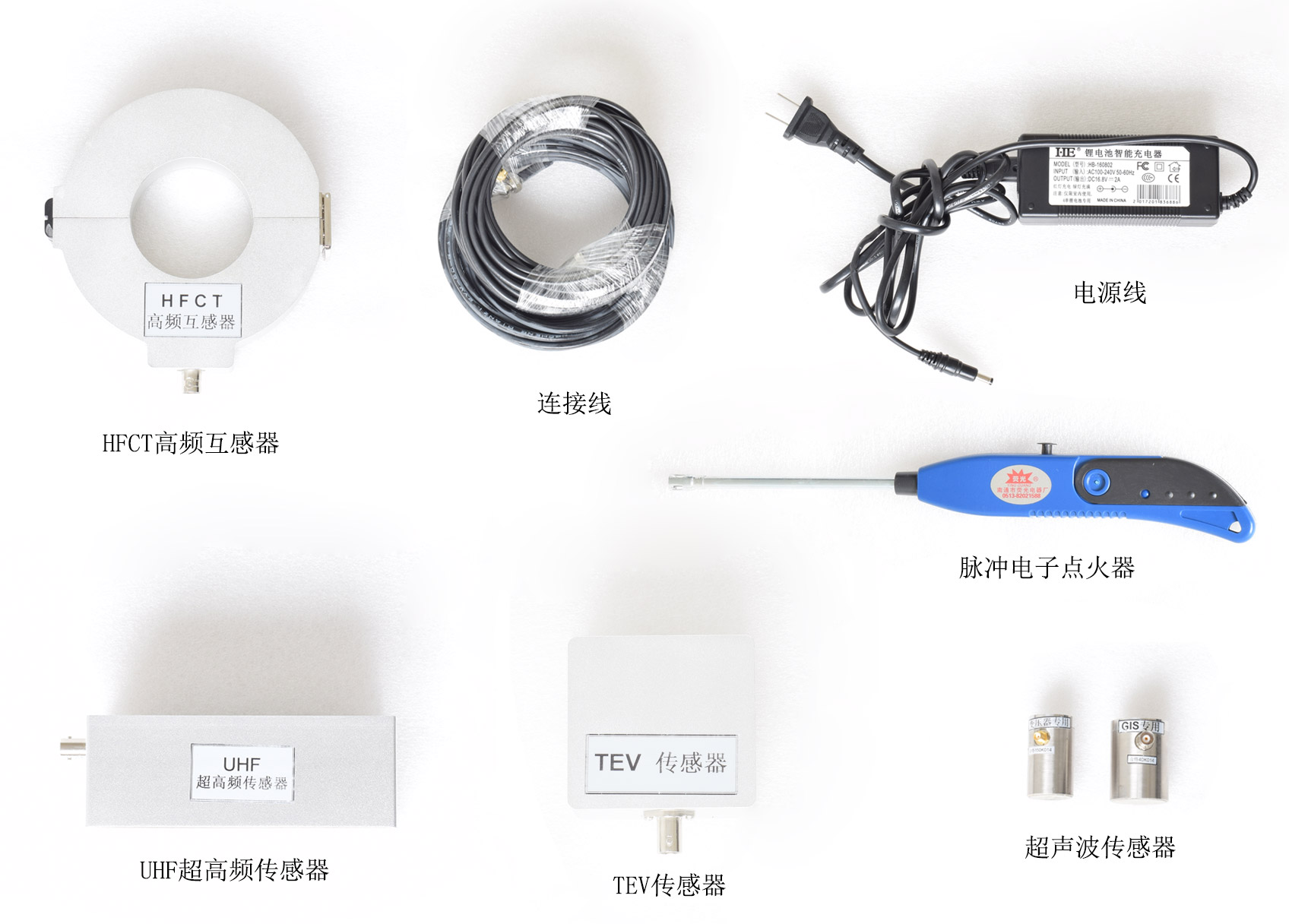

我司研發的YTC3003手持式局放測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。設備由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、高頻傳感器以及連接線組成。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC3003手持式局放測試儀配備復合式TEV傳感器、高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。

產品特征：
1、檢測速度快，通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。
2、可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、安全性和有效性。
3、YTC3003手持式局放測試儀檢測數據可靠性高，系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。

產品別稱：局部放電檢測儀、電纜環網柜局放儀、電纜環網柜超聲波巡線儀、局部放電超聲波巡線儀、YTC3003手持式局放測試儀

技術參數 TECHNICAL PARAMETERS

項目	技術參數

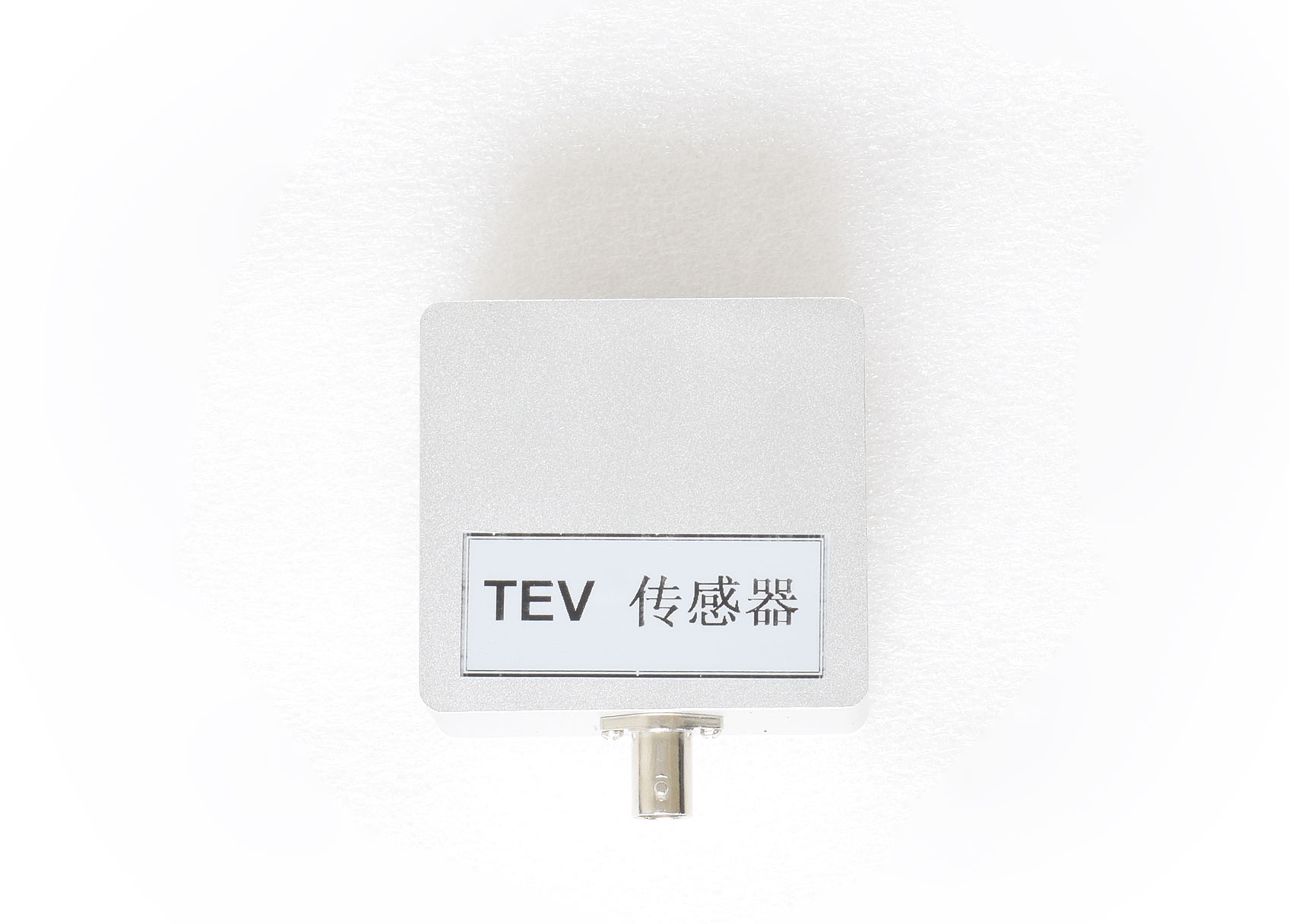

復合式TEV測量	傳感器	容性
	測量量程	0～60dBmV
	分辨率	1dB
	誤差	±1dB
	檢測頻寬	5~70MHz
	脈沖/周期最大值	655
	門限調節范圍	3～57dB

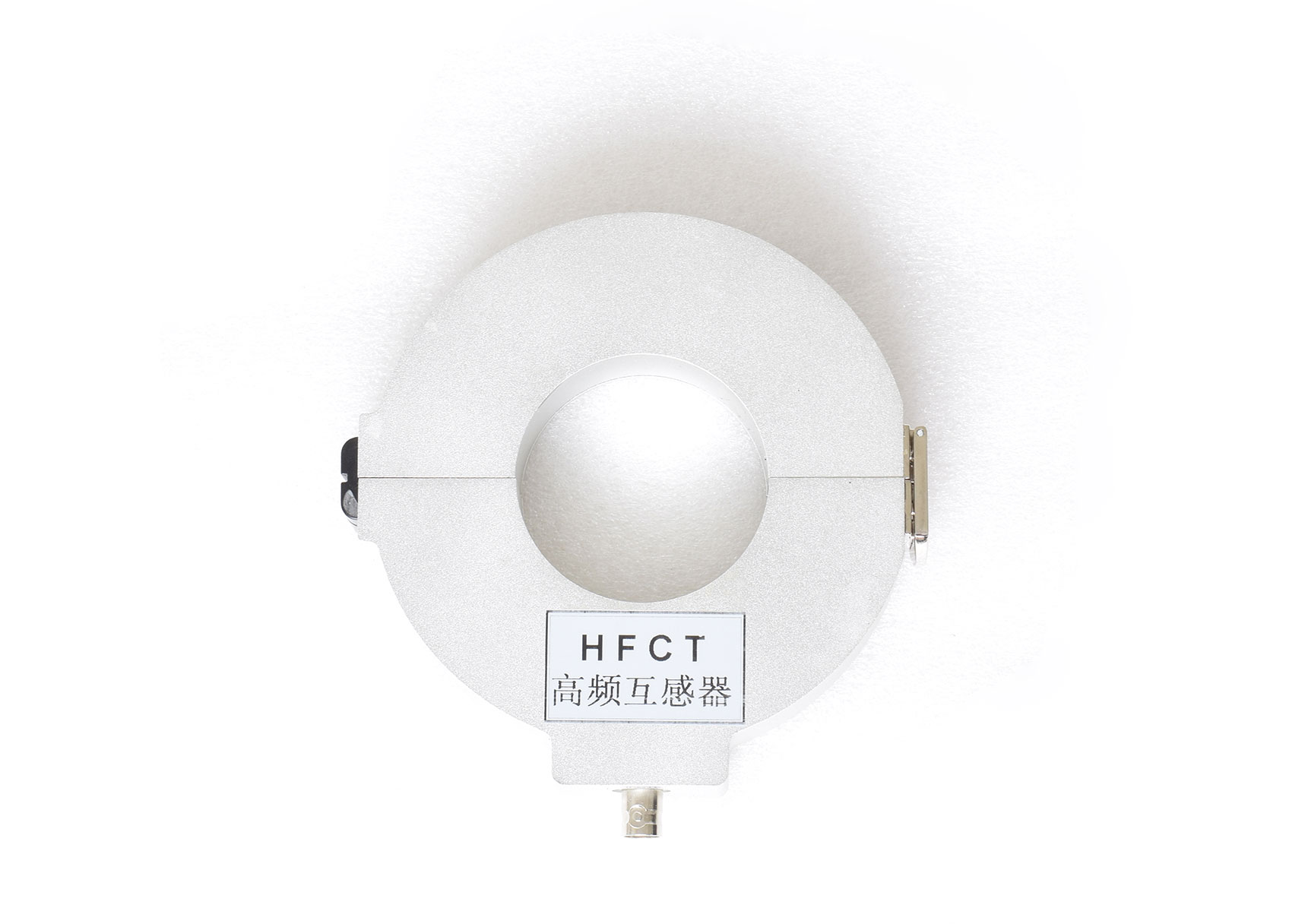

高頻電流互感器	檢測頻帶	10kHz～30MHz
	信號傳輸方式	50Ω同軸電纜
	檢測靈敏度	10pC
超聲波測量	測量量程	-7dBμV～68 dBμV
	分辨率	1dB
	誤差	±1dB
	傳感器靈敏度	-65dB (0dB = 1volt/μbar 有效值SPL)
	傳感器中心頻率	20～50kHz
	傳感器直徑	不大于50mm
	外差頻率	38.4kHz

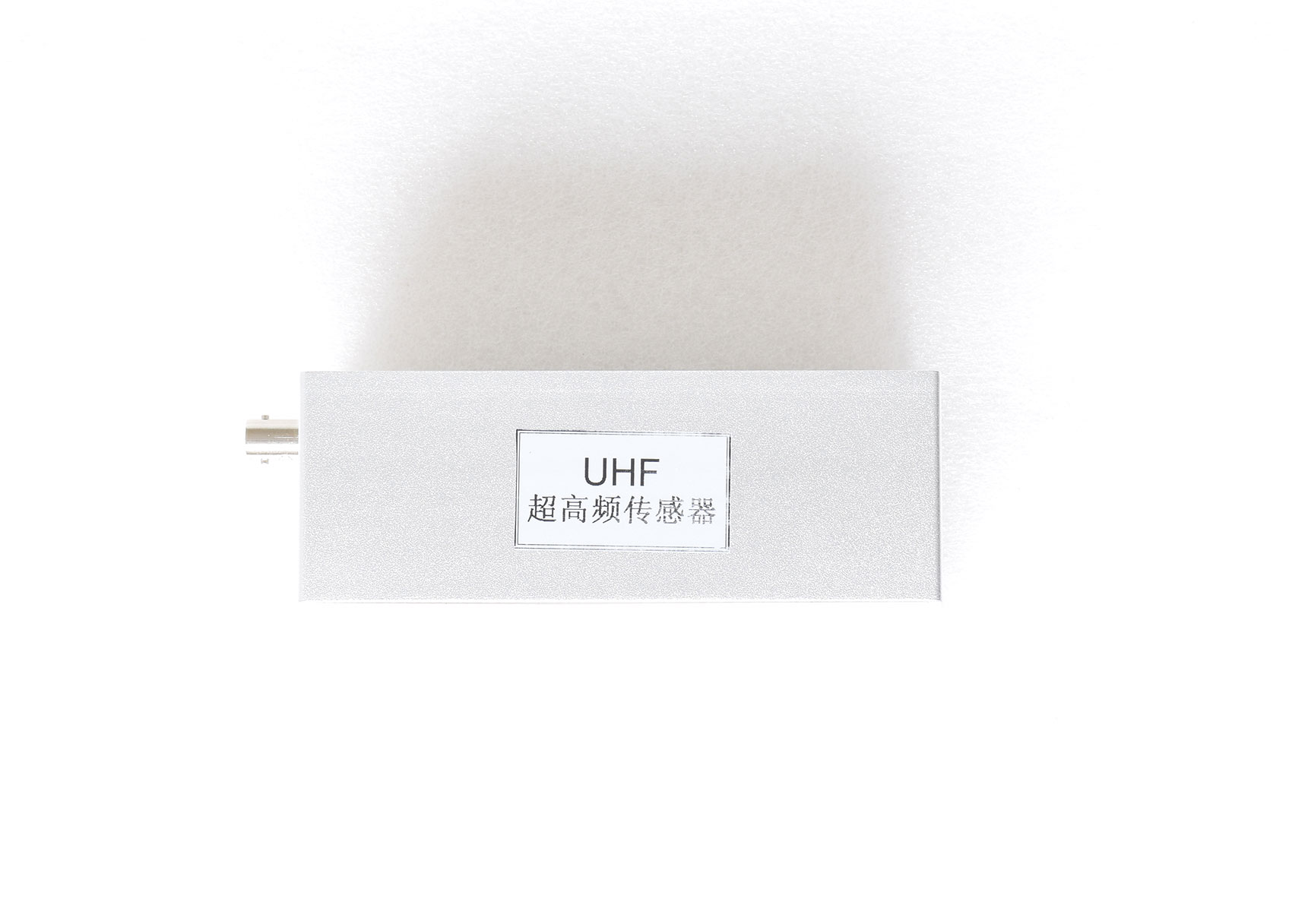

特高頻傳感器	檢測頻帶	300MHz～1.5GHz
	信號傳輸方式	50Ω同軸電纜
	檢測靈敏度	1dB
	增益	＞65dbm
硬件	外殼	具有防護殼，防護等級應達到或優于IP53
	連接器	耳機插口、低壓直流充電器輸入、外部超聲波傳感器輸入
	主機重量	不大于3kg
	顯示屏	LED顯示，且能夠顯示電池狀態
電池	內部電池	配備充電電池，電池電壓低時具備自動關機功能
	電池持續工作時間	單通道模式大于6小時，多通道模式大于3小時

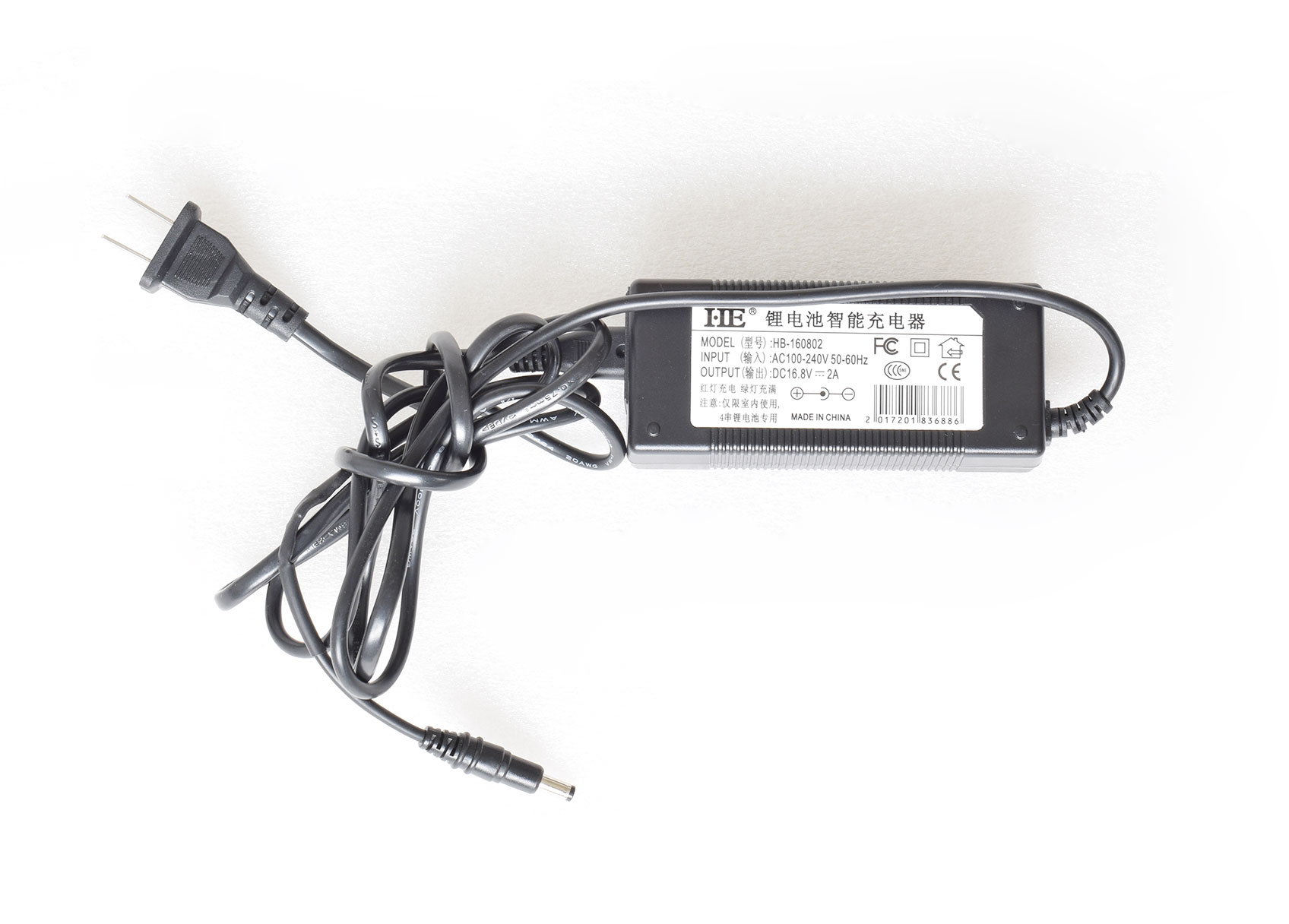

	電池充電	可以用220V工頻電源充電，充電時間不大于8小時
	電池充電器防護等級	IP54
