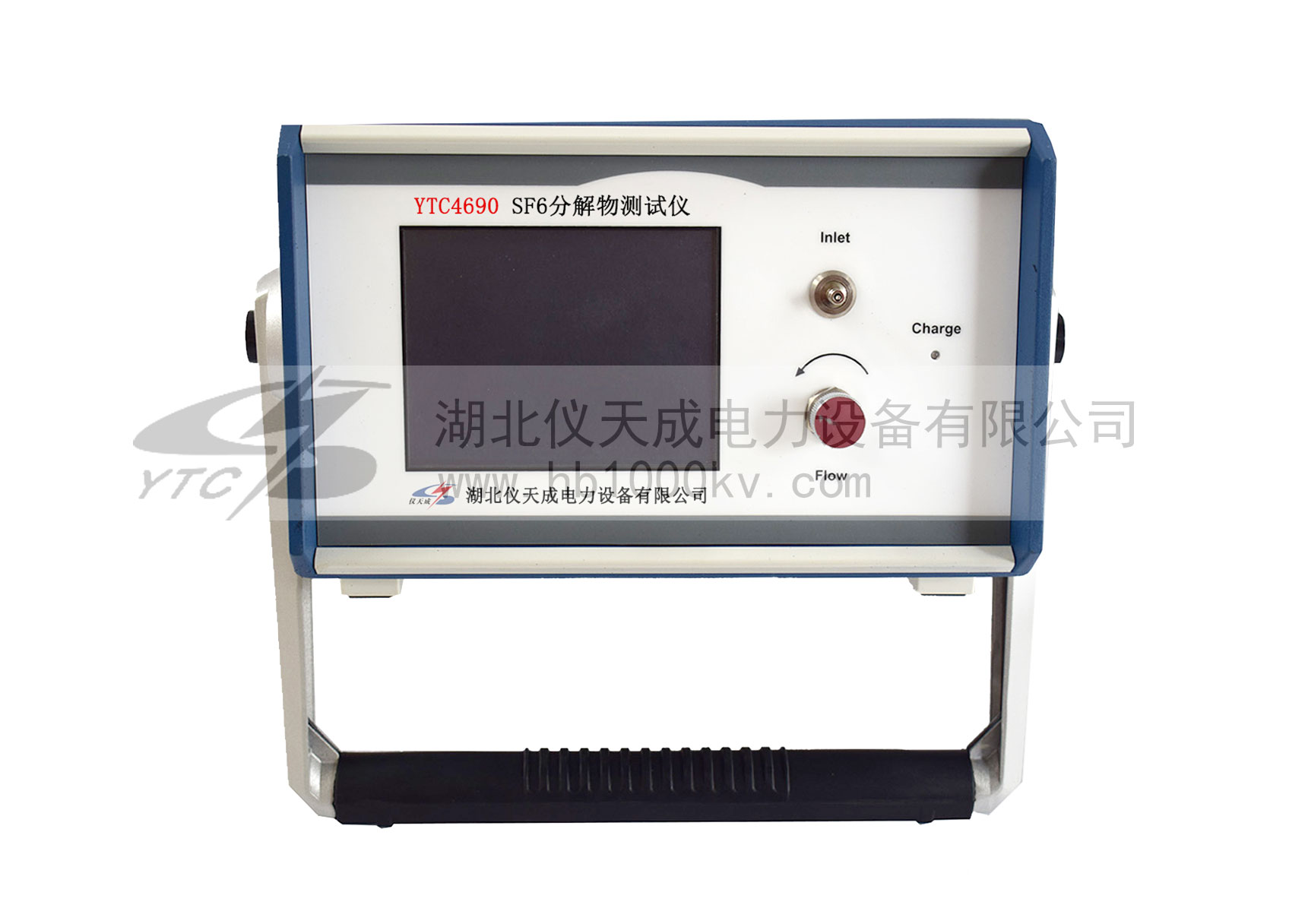

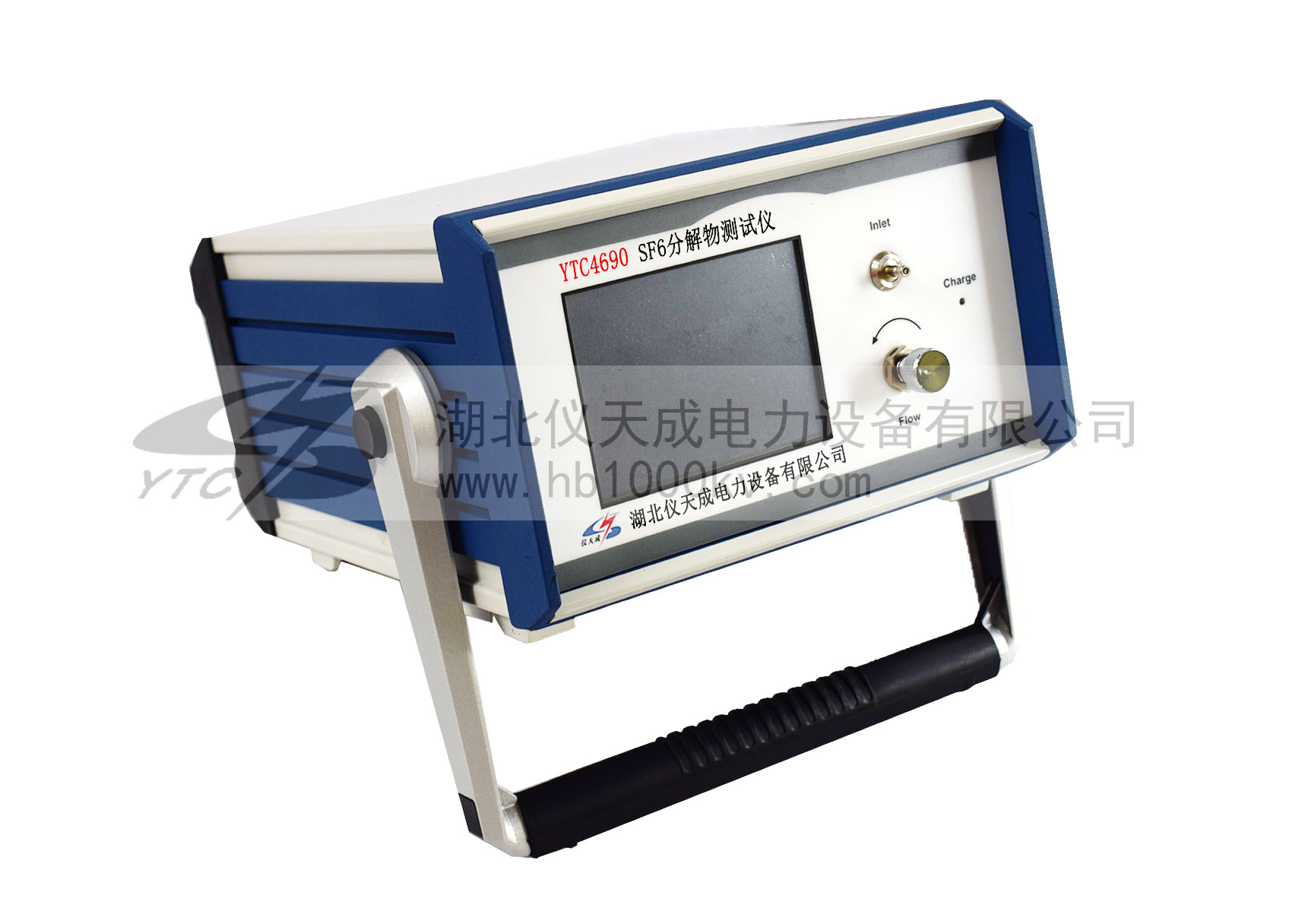

YTC4690 SF6分解物測試儀

YTC4690 SF6分解物測試儀，提供了一種簡單的SF6分解產物現場檢測方法。使用過程中，連接到一個帶壓的充有SF6氣體設備的氣室中，讓SF6氣體以一定流速流過電化學傳感器，儀器直接測量到SF6氣體主要分解產物的含量。本儀器采用最新四大專利技術，確保測量的準備性。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

抗交叉干擾技術：
使用多個電化學傳感器同時測量有多種目標氣體的混合氣體，當某個傳感器對某種特定氣體顯示有交叉干擾時，會影響到檢測的準確性。本產品內置壽命長于傳感器的特定的化學過濾器，在干擾氣體接觸到電化學傳感器的感應電極之前就將其過濾掉，從而減少特定氣體的干擾。

泵壓式氣室樣氣清除技術：
電化學氣體傳感器的氣體交換室（測量室）一般采用擴散式結構設計，因氣室內外壓力相同，樣氣從氣室的排出依賴于外界空氣與氣室樣氣的自然滲透，樣氣排出速度慢且無法完全排凈。這會影響下一次測量的準確性，尤其是在混合氣體中有多種目標氣體和使用多個電化學傳感器同時測量的情況下更為嚴重。同時，樣氣殘留在裝有電化學傳感器的氣室中會縮短電化學傳感器的使用壽命以及下一次測量的速度與精度。
本產品每次測量完畢均可采用泵壓的方式將外界空氣泵入氣路內部，泵入的空氣經過濾干燥后導入氣室，排出氣室內氣體，保證氣室無樣氣殘留，最大限度保證測量準確性，同時延長了電化學傳感器的使用壽命；

動態溫度校正補償技術：
樣氣溫度和環境溫度的變化會影響電化學傳感器的特性（基線與量程），從而影響測量精度。本產品內置傳感器溫度特性曲線，并通過獨立的測溫電路實時獲取樣氣與環境溫度，根據傳感器溫度特性曲線對測量結果進行動態校正，確保準確可靠的測量結果。 “溫度校正”功能的“開∕關”可通過手動控制，當溫度校正功能為“開”時，溫度傳感器實時測量當前環境溫度，對測試卡的電化學傳感器進行溫度校正補償；

不同種類載氣誤差修正技術：
儀器標定使用與被測設備絕緣氣不同的載氣（背景氣）會帶來測量誤差。本產品使用時可選擇載氣類型，以修正因載氣不同（主要指空氣/N2、SF6）帶來的誤差。
主要應用：故障定位，例行檢測，局放監測，氣體凈化/過濾監測，故障高壓接點檢查，SF6分解產物檢測，檢查開關內分解產物的產生。

功能特點：
● 采用抗交叉干擾技術，精確高，重復性好
● 具備多種背景氣體選擇功能
● 具有環境溫度動態補償功能
● 內置進口電子質量流量計可以精確控制氣體流量
● 多次測量，自動計算平均值，減少測量誤差
● 內置空氣吹掃功能，有效延長儀器使用壽命
● 充電電池供電，交直流兩用
● 圖形化操作界面，使用更加方便
● 報警功能：具有氣體濃度報警功能，可手動控制報警功能的開關；

產品別稱：SF6分解物測試儀

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

技術規范	滿足或優于以下國家、企業標準和規定： GB/T 8905-2012 六氟化硫電氣設備中氣體管理和檢測導則 Q/CSG 114002-2011電力設備預防性試驗規程
測量范圍	硫化氫（H2S）：0～150μL/L；二氧化硫（SO2）：0～150μL/L ；一氧化碳（CO）：0～500μL/L；氫氣（H2）：0～500μL/L
準確度	測量值在1 μL/L～10 μL/L內，誤差≤±0.5μL/L；測量值在10 μL/L～100 μL/L內，誤差≤2 μL/L；測量值在100 μL/L～500 μL/L內，誤差≤5 μL/L；
靈敏度	0.1 μL/L
樣氣流量	0.25 L/min±30ml/min
響應速度	10～15秒進氣管及快速插頭內徑不大于4mm
進氣壓力	≤1.0MPa
環境溫度	-20℃～+55℃
環境濕度	≤90%RH
