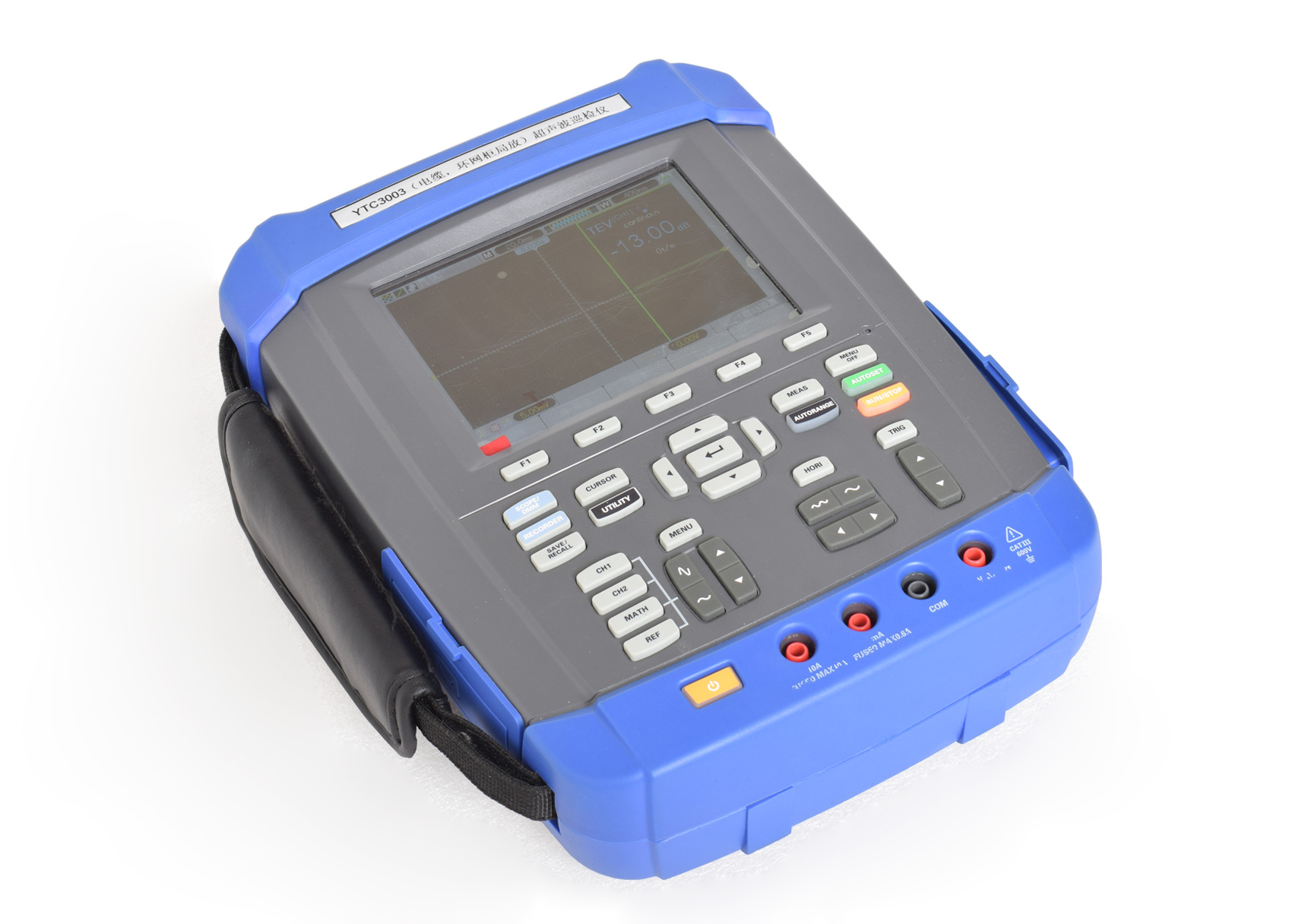

在開關柜的內部，局部放電檢測是一項非常重要的任務。這項檢測能夠幫助我們及時發現開關柜內部是否存在放電問題，以避免可能的安全隱患。放電問題一旦發生，不僅會對開關柜造成損壞，還可能對周圍的設備和人員造成傷害。因此，對開關柜內部進行局部放電檢測是非常必要的，通常這時候我們都會用到局部放電測試儀器，那么我們就給大家詳細介紹一下如何用該局放測試儀器進行開關柜內部局放檢測。
1、復合式 TEV 傳感器連接方式
取 BNC-SMA 同軸電纜一條，將 BNC 端連接到主機 CH1 通道 BNC 頭上，SMA 端則連接到復合式 TEV 傳感器標有“RF-OUT”SMA 頭上。
2、主機設置
打開主機，點擊選擇 CH1，將當前通道選擇到通道 1 上，單擊“MENU”菜單鍵，在菜單欄按 F1鍵將“放電檢測”選擇為 TEV，按 F2 鍵設置是否“輸出電壓”及“單位”。使用復合式 TEV 傳感器進行檢測時需要輸出電壓。
3、開始測量
點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮?xí)r主機開始測量。單擊后主機處于自動觸發狀態，顯示界面通道 1 則顯示為當前復合式 TEV 傳感器檢測到的放電信號。當開關柜局放測試主機檢測到的放電信號過大，則顯示界面顯示的數值變?yōu)榧t色，此時傳感器處于飽和狀態。
4、背景噪聲
開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓，這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前，就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。
5、保存
使用手持式局放測試儀進行檢測，若想保存當前檢測到的放電信號時，需準備一個 U 盤進行存儲圖形。保存圖片：單擊”SAVE/RECALL”，打卡保存/調出菜單欄，單擊“圖片”對應的 F5 按鍵進行存儲，此時的放電信號將被存儲到 U 盤。檢測結束后，將 U 盤插入電腦，可將檢測時存儲的放電信號波形打開。
至此上述幾個步驟可以幫助我們利用局部放電測試儀進行開關柜的內部局放測試工作，只有保證開關柜內部的安全和穩定，我們才能更好地保障設備的正常運行，保護人員的生命安全。
湖北儀天成電力設備有限公司
2023年9月21日
